Sulu
yerden ısıtma :
Bina
döşemesinin altına yerden
ısıtmaya uygun boru ve ek
parçalarının montajı ile
yapılan ısıtma sistemidir.
Sulu yerden ısıtmada ısıtıcı
borular kollektör dediğimiz
ana dağıtıcı ve
toplayıcılarda toplanır.
Sistem düşük sıcaklıktaki
ısıtıcı kaynaklarla
beslenebilir. Besleme suyu
sıcaklıkları 32 ile 45 C
arasında olabilir.
Günümüzde hesaplamalar
genellikle 35 C .ye göre
yapılmaktadır. Düşük
sıcaklık beslemesi ile her
türlü ısıtıcı kaynak
kullanılabilir. Daha homojen
ve insan anatomisine uygun
bir ısıtma sistemidir.
|
| |
|
 |
Firmamızın
kurucu ortaklarının 1987
yılında gerçekleştirdiği ilk
yerden ısıtma uygulamaları
dahi bakımsız olarak hala
çalışmaktadır.
Yerden ısıtma
sistemleri tekniğine uygun
olarak uygulandığında ,
malzeme seçiminde ve
projelendirmesinde gerekli
özen gösterildiğinde bina
ömrü kadar ömrü vardır.

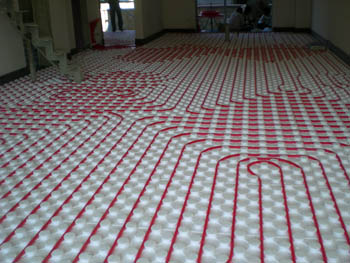

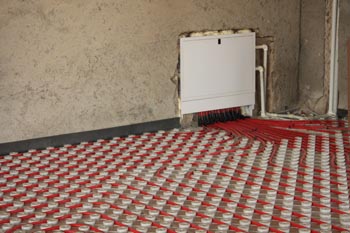

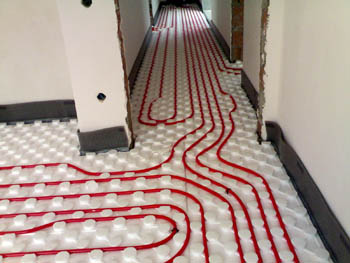

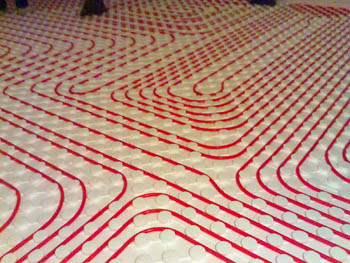

Yerden ısıtma
sistemlerinin geri dönüşü
yoktur. Sistem döşendikten
sonra üzerine şap atılır ve
üst döşeme kaplaması
yapılır. |
| |
|
|
Firmamız
yerden ısıtma sistemlerinde
proje bazlı olarak
çalışmaktadır.
Neden
proje bazlı çalışıyoruz ?
►Yerden
ısıtma sistemlerinin geri
dönüşü yoktur. Herhangi bir
yanlışlıkta boru ilave
edemez yada çıkartamazsınız.
►Yerden
ısıtma m2 verim değerlerini
etkileyen birden çok etmen
vardır. Olmasını
istediğimiz ortam
sıcaklığına , boru
malzemesine , üst döşeme
malzemesine , besleme suyu
sıcaklığına ve gidiş dönüş
suyu fark sıcaklığına göre
m2.den alınan ısıtma
verimleri değişmektedir.
►Yerden
ısıtma sistemleri uzman bir
ısı mühendisince
hesaplanmalıdır. Yerden
ısıtma sistem hesabı ısı
kaybı hesabı ile başlar. Isı
kaybı hesaplandıktan sonra
ortam özelliklerine göre
m2.den verilebilecek ısı
enerjisi hesabına geçilir.
Aynı m2.deki faklı döşeme
malzemelerindeki veya farklı
şehirlerdeki verimler bazen
2 katına kadar çıkabilmekte
yada azalabilmektedir.
►Hesaplamalar
ve projendirmeler kurucu
ortaklarımızın çeyrek
asırlık tecrübesi ile
yapılmaktadır.
|
|
 |
Yaşadığımız
ortamlarda yerden ısıtma
yoksa zeminler hep soğuk
yada serin kalacaktır.
Yerden
ısıtmada yaşanılan bütün
zemin ısıtıcı görevi görür.
Büyük ısıtıcı
alanın olması nedeni ile de
daha düşük kalorifer suyu
sıcaklığı ile gerekli konfor
şartları sağlanır.
Yerden ısıtma
sistemleri günümüzde 5 C
sıcaklık farkına göre
hesaplanmaktadır.
Yerden ısıtma
sistem hesaplamaları 40 C /
35 C gibi besleme suyu
sıcaklığına göre
yapılmalıdır.
Düşük
sıcaklık beslemesine göre
yapılan hesaplamalarda
sistemler her türlü
alternatif enerji kaynağı
ile beslenebilir. |
|
|
|
|
 |
DANFOSS ürün kalitesi ;
kurucu ortaklarımızın 25
YILLIK Uygulama tecrübesi
ile sizlere sunulmaktadır.
İnşaat halinde yada tadilatda bir
binanız var ise ; mimari projenizi
bize ulaştırdığınızda size uygun
çözümü size sunarız.
Döşemeden ısıtma sistemleri yeni
binalarda yada tadilat da olan
binalarda uygulanır. |
|

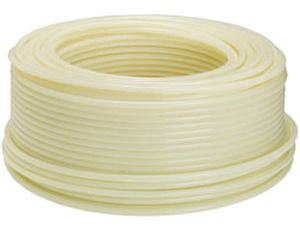

danfoss yerden
ısıtma boruları |
|
|
 |
SULU BORULU
Döşemeden ısıtma sistemleri
DANFOSS döşemeden ısıtma boruları
son derece esnek olan DOWLEX 2388
hammaddeden üretilmektedir.
Boruların ısı iletim değeri 0.40 W/mK.dır.
DANFOSS ısıtma boruları EVOH Oksijen
bariyeri ile korumaya alınmıştır.
DANFOSS yerden ısıtma sistemleri
DANFOSS kollektörleri , DANFOSS oda
termostatları ile konforunuzu
tamamlar.
DANFOSS yerden ısıtma boruları 5 C
hava şartlarına kadar soğuk olarak
döşenebilir. Bu özellik nedeniyle
çok kolay uygulama şekline sahiptir. |
|
Yerden ısıtma
sistem fiyatlarını etkileyen birçok
faktör vardır.
►Borunun
cinsi ( Pex-a, PEX-b , PPRC , PE-RT
gibi )
►Oksijen
bariyeri ( Borunun oksijen
alışverişini kesen kaplama )

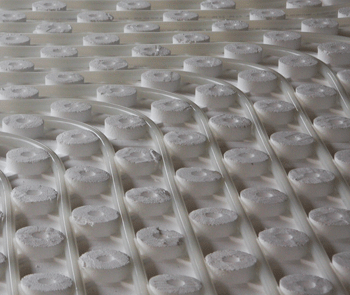

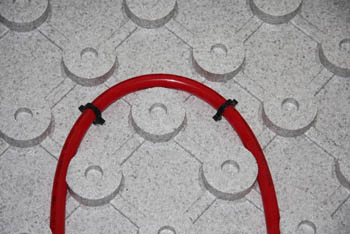

►Modülasyon
Paneli ( Kalınlığı ve yoğunluğu
fiyatı etkilemektedir. )
►Otomasyon
( Termostat - ana kontrolör - termal
vana vb. )
►Kollektör
( Sabit değer ayarlı- sadece açma
kapamalı - paslanmaz - debimetreli
vb
Yerden ısıtma boruları ve
özellikleri :
|
 |

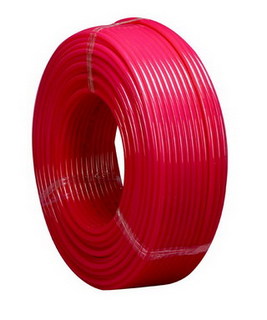

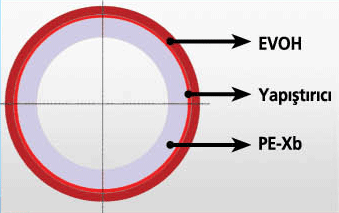

EVOH
OKSİJEN BARİYERLİ BORU
Boru
imalatından sonra üzerine
oksijen geçirimsizlik
kaplaması uygulanır.
Oksijen
geçirimsiz borularda
tortulaşma olasılığı daha
azdır.
Sisteme iat
bileşenlerde korozyon
oluşumu daha zordur bu
nedenle bu tür sistemlerin
ömürleri daha uzun , problem
çıkarma olasılığı daha
düşüktür. |
|
evoh
oksijen bariyerli boru |
|
|
 |
PEX-B
boru
Pex-b borular
oksijen bariyerli yada
oksijen bariyersiz olarak
imal edilebilirler.
Pex-b türü
boruların kıvrılmaları ve
şekil almaları daha zordur
bu nedenle ısıtıcı bir
tertibat kullanılarak
döşenmeleri daha uygundur.
Pe-xb
boruların genellikle dönüş
çapları 20 - 25 cm
aralığındadır. |
|
pex-b boru |
|
|
 |

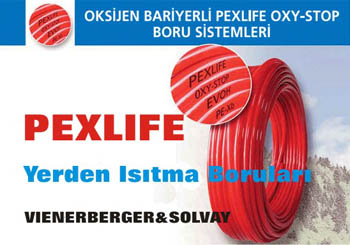

PEXLIFE
YERDEN ISITMA BORUSU
PE-xb
EVOH oksijen
bariyerli
16*2 mm
Boru kangalı
: 160 mt
Soğuk
havalarda ısıtılarak
döşenebilir.
|
|
pexlife
yerden ısıtma borusu |
|
|
|
PE-RT
Boru
Esnek bir
boru modelidir. Genellikle
ısıtma gerektirmeden + 5 C
ortam sıcaklığına kadar
soğuk olarak döşenebilir.
Oksijen
bariyerli yada bariyersiz
olarak imal edilebilirler.
Danfoss
boruların tamamı oksijen
bariyerli olup oksijen
bariyeri üzerinde ek bir
koruyucu tabaka daha
içerirler.
|
|
pe-rt boru |
|
|
 |
PPR-C
boru
Yerden ısıtma
için ilk imal edilen
borulardan birisidir.
1987 yılında
kullandığımız borular hala
sorunsuz olarak
çalışmaktadır.
|
|
pprc boru |
|
|
|
|
|
|
 |
|

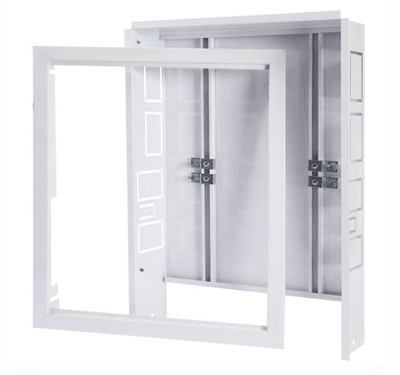

Yerden
ısıtma kollektörleri ve özellikleri
:
Yerden ısıtma
kollektörlerinin birden fazla modeli
vardır.
Amaca ve projeye göre
kollektör modeli seçilmelidir.
Yerden ısıtma
kollektörleri : 1. Açma / Kapamalı
2. Sabit değer ayarlı 3. Debimetreli
olmak üzere 3 ana gruba ayrılır.
AŞAĞIDA OTOMASYONA
UYUMLU - DEBİMETRELİ DANFOSS
KOLLEKTÖR GÖRÜLMEKTEDİR. |
|
 |

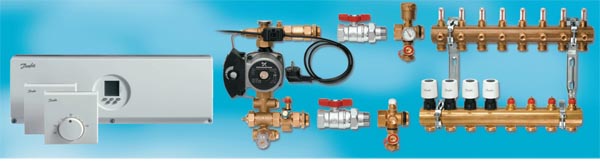

DANFOSS YERDEN ISITMA
KOLLEKTÖRLERİ
Otomasyona uyumlu bir
kollektör modelidir.
Yerden ısıtma kollektörleri
üzerine :
-Oda sıcaklık kontrolü için vana
motoru
-Termometre
-Doldurma - boşaltma ağzı
-Otomatik hava tahliye
-Ana kesme vanası takılabilir. |
|
|
|
|
Sabit Değer ayarlı -
Reglajlı yerden ısıtma kollektörleri
:
Boru hatlarının tek
tek reglaj ayarları yapılabilir.
Termal vana takılabilir. |
|
 |
SABİT DEĞER
AYARLI-REGLAJ AYARLI OTOMASYONA
UYUMLU KOLLEKTÖR
Ayar çekirdekleri üzerinde
hatların reglaj ayarı yapılabilen
yerden ısıtma kollektörleri.
maksimum 12 ağıza kadar , 1"
bağlantı |
|
sabit değer ayarlı
kollektörler |
|
|
|
|

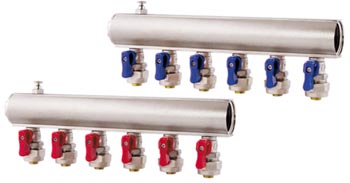

Kendinden Vanalı
yerden ısıtma kollektörleri :
Bu tip kollektörlerde
hatla sadece açıp kapatılabilir.
Herhangi bir ayar yada otomasyon
yapılamaz. Proje dağılım hat
hesabının çok iyi yapılmış olması
kaydı ile bu kollektörler
kullanılabilir. |
|
 |
Kendinden vanalı
kollektörler :
2 ile 15 ağız arası
1" veya 1 1 /4"
Bu tip kollektör seçildiğinde
döşeme dağılımları çok iyi
yapılmalıdır. |
|
kendinden vanalı
kollektörler |
|
|
|
|
|
 |
DANFOSS Döşemeden Isıtma
Borusu
Boru Çapı : 16 * 2mm
Malzeme : PE-RT Tip2
Renk : Naturel
Isı İletkenliği : 0.40 W/mK
Oksijen Bariyeri : 5 KATMAN EVOH
Ambalaj : Karton Kutu
Ambalaj Boyutu : 80*80*20 cm
Boru Boyu : 250 Mt
İmal Yeri : Almanya
DANFOSS PE-RT EVOH oksijen bariyerli
zeminden ısıtma boruları DOWLEX 2388
hammaddeden imal edilmektedirler.
Borular son derece esnek olup ısıtma
gerektirmeden döşenebilirler.
DANFOSS zeminden ısıtmada EVOH
oksijen bariyerinin üzerinde ekstra
bir daha koruma kaplaması
yapılmıştır , böylelikle inşaat yada
nakliye aşamasında EVOH oksijen
bariyerinin zarar görmesi
önlenmiştir.
|
|
|
|
|
 |
KOMPAKT KARIŞIM DEVRESİ
Kollektörlerin girişine direkt
olarak takılır. Su karışım oranını
ayarlama imkanı vardır.
Özellikle boylerle beraber aynı
sistemin kullanıldığı durumlarda ve
bazı katların yerden ısıtma bazı
katların radyatörlü olarak
kullnılmak istendiği projelerde
karışım sayesinde sıcaklık ayarlama
imkanı vardır.
|
|
|
|
|
YERDEN ISITMA
OTOMASYONU :
Yerden ısıtma
otomasyonu kablolu yada kablosuz
olarak yapılabilir.
Otomasyona uygun
kollektörler ile yapılabilir. Her
mahaldeki oda termostatları ile
kumanda edilir. Oda termostatları
kablolu yada kablosuz olabilir. |
|
 |

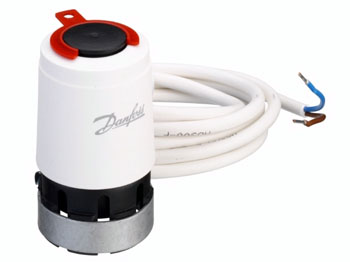

YERDEN ISITMA İÇİN TERMAL VANA
Oda termostatlarından gelen
sinyale göre hattın açılıp
kapatılmasını sağlarlar.
Kablolu yada kablosuz
her iki kontrol sistemine de
uygundur. NK , NA modelleri , 24 V
yada 230 V besleme modelleri vardır. |
|
|
|
|
 |
DANFOSS 088H022 Oda
Termostatı
6 ile 30 C arası
ayarlanabilir.
Sıva üstü borulu
yerden ısıtma termostatı
Bu termostat ortam
sıcaklığına göre çalışır.
Kontrol edeceği
ortama zeminden 150-160 cm yukarıya
monte edilir.
Termostatdan ana
kontrolöre 3*1 mm2 kablo çekilir.
|
|
yerden ısıtma
termostatı-088H0022 |
|
|
 |
DANFOSS ANA
KONTROLÖR
088H0016 -8 çıkışlı
088H0017-10 çıkışlı
Kablolu oda
termostatı ve termal vanalar için
ana kontrolör. |
|
danfoss ana
kontrolör |
|
|
 |
DANFOSS 088H023 Oda
Termostatı
Darbe
Dayanımlı - Toplu yaşam alanları
için uygundur.
6 ile 30 C arası
ayarlanabilir.
Sıva üstü borulu
yerden ısıtma termostatı
Bu termostat ortam
sıcaklığına göre çalışır.
Kontrol edeceği
ortama zeminden 150-160 cm yukarıya
monte edilir.
Termostatdan ana
kontrolöre 3*1 mm2 kablo çekilir. |
|
yerden ısıtma
termostatı-088H0023
|
|
|
 |
DANFOSS 088H024 Oda
Termostatı
Opsiyonel olarak yer sensörlü
kontrol sağlar.
6 ile 30 C arası
ayarlanabilir.
Sıva üstü borulu
yerden ısıtma termostatı
Bu termostat ortam
sıcaklığına göre çalışır.
Kontrol edeceği
ortama zeminden 150-160 cm yukarıya
monte edilir.
Termostatdan ana
kontrolöre 3*1 mm2 kablo çekilir.
|
|
yerden ısıtma
termostatı-088H0024
|
|
|
 |
DANFOSS 088H025 Zemin
Sensörü
DANFOSS 088H024 seri numaralı
termostata zemin sesnörü bağlantısı
sağlar.
|
|
yerden ısıtma
termostatı sensörü-088H0025
|
|
|
 |
DANFOSS 088U0601 Oda
Termostatı
Sıva Altı
5 ile 30 C arası
ayarlanabilir.
Sıva altı borulu
yerden ısıtma termostatı
Bu termostat ortam
sıcaklığına göre çalışır.
Kontrol edeceği
ortama zeminden 150-160 cm yukarıya
monte edilir.
Termostatdan ana
kontrolöre 3*1 mm2 kablo çekilir. |
|
yerden ısıtma
termostatı-088U601
|
|
|
 |
DANFOSS 088U0602 Oda
Termostatı
LCD EKRANLI
5 ile 30 C arası
ayarlanabilir.
Sıva altı borulu
yerden ısıtma termostatı
Bu termostat ortam
sıcaklığına göre çalışır.
Kontrol edeceği
ortama zeminden 150-160 cm yukarıya
monte edilir.
Termostatdan ana
kontrolöre 3*1 mm2 kablo çekilir. |
|
yerden ısıtma
termostatı-088U602 |
|
|
 |
DANFOSS 088U0602 Oda
Termostatı
LCD EKRANLI
PROGRAMLI
5 ile 30 C arası
ayarlanabilir.
Sıva altı borulu
yerden ısıtma termostatı
Bu termostat ortam
sıcaklığına göre çalışır.
Kontrol edeceği
ortama zeminden 150-160 cm yukarıya
monte edilir.
Termostatdan ana
kontrolöre 3*1 mm2 kablo çekilir. |
|
yerden ısıtma
termostatı-088U603 |
|
|
|
|
|
 |

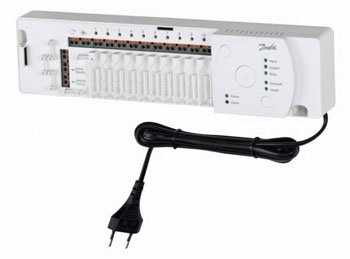

KABLOSUZ TERMOSTAT İÇİN ANA
KONTROLÖR
Kablosuz oda termostatlar için
ana alıcıdır.
|
|
ana kontrolör |
|
|
 |
KOMPRESYON FİTTİNGSİ
Euroconic Bağlantı
parçası
Boruların kollektöre bağlantısını
temin ederler. |
|
boru bağlantı
rekoru |
|
|
 |
INFRARED SENSÖRLÜ KABLOSUZ ODA
TERMOSTATI
Kablosuz iletişim yapabilen ,
merkez alıcıya sinyel gönderebilen ,
infared yer sensörlü yerden ısıtma
termostatı.
|
|
|
|
|
 |
6000
m2. Otel Yerden Isıtması
Tesiste
radyatörler sökülmüş yerine yerden
ısıtma uygulanmıştır.
Bazı binalarda
kablolu bazı binalarda kablosuz oda
termostatı ile otomasyon
yapılmıştır. |
|
otel için yerden
ısıtma sistemi |
|
|
 |
DANFOSS YERDEN ISITMA BORUSU ile
aynı zamanda serinletmede
yapabilirsiniz.
Serinletme için ısı pompası
kullanılır.
Isı pompaları hakkında daha
ayrıntılı bilgi için :
www.isipompasi.net
|
|
|
|
|
|
|
|
 |
SULU BORULU
ZEMİNDEN ISITMA NASIL UYGULANIR ?
Isıtma yapılacak alana hem ısı
yalıtımı hemde modül özelliğini
mükemmel sağlayan MODPAN modülasyon
paneli serilir.
Modülasyon paneli üzerine hesap
edilmiş değere göre borulama
yapılır.
|
|
|
|
|
 |
Zemin ısıtma borulamasında
nelere dikkat edilir ?
1. Borularda
kesinlikle ek yapılmaz.
2. Basınç dengesi
için boru direnç hesabı yapılır ve
gruplamalar oluşturulur.
3. EĞER PE-X veya PPRC tarzı
ısıtma borusu ile uygulama
yapılıyorsa kılcal çatlaklar
oluşmaması için sıcak serim
uygulanır.
4. Montaj bitimi
sistem testi yapılıp test göstergesi
ile sistem güven altına alınır.
5. Üst döşeme
malzemesine göre modülasyon
aralıkları tespit edilir. |
|
zemin ısıtma
borulaması |
|
|
 |
Damla Evleri
-40 Daire Borulu Yerden Isıtma
Sistemi
İzmir-Çiğli.de inşaatı tamamlanan
Damla Evleri yerden ısıtma sistemi
başarı ile projelendirilmiş ve
hizmete girmiştir.
Damla Evleri MODPAN yerden ısıtma
sistemleri ile tamamlanmıştır.
40 daire merkezi olarak
projelendirilmiş ve termal yeraltı
suyu kullanılarak çok ucuz olarak
ısıtma temin edilmiştir. |
|
|
|
|
YERDEN ISITMANIN MANTIKLI OLAN
BİRÇOK AVANTAJI VARDIR.
1. Isınan hava
yükselir.
2. Yerden ısıtma daha
düşük su sıcaklıklarında ısıtma
yapabilir.
3.Yerden ısıtmada
bütün yüzey ısıtıcı görevi görür.
5. Yerden ısıtma
bütün alternatif enerji kaynakları
ile çalışabilir.
6. Düşük sıcaklıkla
ısıtma yaptığından taban sıcaklık
değerleri de düşük olacağından toz
sirkülasyonu en azdır. Toz yakması
düşük yüzey sıcaklığı nedeni ile
mümkün değildir.
7. Ortamın nem
dengesini bozmaz.
|
 |
|
|
|
|
 |
DURMAZLAR 2
MAKİNA FABRİKASI
Organize
Sanayi bölgesinde bulunan DURMAZLAR
MAKİNA 2 fabrikasının
yerden ısıtma sistemi MODPAN
yerden ısıtma ürünleri ile
tamamlanmıştır.
Fabrikada 2 adet LG ARÇELİK ısı
pompası ve 20 m2 yüzeyli DRAIN
serpantin kullanılarak sıcak su ve
ısıtma için enerji çok ucuz olarak
temin edilmiştir.
|
|
|
|
 |
Yerden ısıtma ısı pompası yanında
termik güneş enerjisi destekli
olarak da ısıtılabilir. Bunun için
yeterli miktarda selektif yüzeyli ,
prizmatik camlı kollektör bölgeye
göre seçilir. Bu durumda ek ısıtıcı
olarak ısı pompası yada elektrikli
ısıtıcılar kullanılabilir.
Yerden ısıtmada ana ısıtıcı
olarak Kombi , Elektrikli Kombi ,
Motorinli kazan , Isı pompası ,
Güneş enerjisi destekli ısıtma
cihazları , LPG.li kombi ve gerekli
önlemlerle donatılmış katı yakıtlı
sıcak su kazanları kullanılabilir. |
|
yerden ısıtma
uygulaması |
|
|
 |
Uygulama sonrası basınç
göstergesi kullanıcı tarafından
gözlem altında tutulur. En küçük bir
su kaçağı gösterge üzerinden anında
görünür ve gerekli önlemler alınır.
Zeminden ısıtma bütün ısıtma
sistemlerinin avantajını bir arada
toplar. En büyük dezavantajı
sistemin geç rejime girmesidir. Eğer
sürekli olarak aynı mekan yada konut
kullanılıyorsa sulu borulu yerden
ısıtma çok avantajlıdır.
Zeminden ısıtma kesikli kullanıma
uygun bir ısıtma sistemi değildir.
|
|
yerden ısıtma
uygulaması |
|
|
 |
Bir ortamda
herhangi bir ısıtma olsa bile
ayaklarımız her zaman üşür. Bunu
önlemenin tek yolu zeminden
ısıtmadır. Zeminin 28 C.ye kadar
ısıtılması konfor şartlarının
oluşması için yeterlidir. Yerden
ısıtma her türlü alternatif enerji
kaynakları ile çalışmaya uygundur.
Firmamız yada yetkili bayilerimiz
tarafından yapılan bütün
hesaplamalar alternatif enerji
kaynakları düşünülerek
yapılmaktadır.
Yerden ısıtma sistemleri ile ısı
pompası sistemleri mükemmel uyumlu
çalışır. Zeminden ısıtma borularının
besleme sıcaklıkları maksimum 45 C
olarak alındığında çok ekonomik bir
ısınma sağlanır.
|
