Isı pompası
Isıtma
Soğutma
Sıcak su
ihtiyacını verimli olarak karşılar. |
|
verimli
ısıtma ve soğutma için ısı
pompası |
|
|
 |

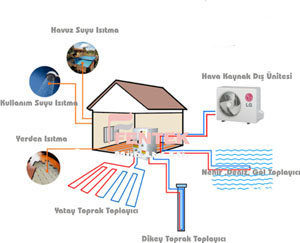

Isı Pompası
Kaynakları
Isı pompaları
enerjilerini havadan sudan yada
topraktan alırlar. Enerji alımı için
sirkülasyonda ve kompresörde
elektrik enerjisi harcanır. Harcanan
enerji alınan enerjinin 3-5.de biri
kadardır.
|
|
ısı
pompası ile ısıtma ve
soğutmada enerji alımları |
|
|
|
|
|
Isı
pompası seçimleri :
Isı pompası
kaynak seçiminde birçok
faktör vardır. Bu konuda
uzman bir ısı mühendisinin
görüşleri alınmalıdır.
Kaynak ne
olursa olsun bina iç sistemi
düşük sıcaklık beslemesine
uygun olarak yapılmalıdır.
Isı
pompalarının çıkış suyu
sıcaklıkları ısıtma
durumundayken ne kadar
yüksek olursa harcadıkları
elektrik enerjisi o kadar
artacaktır.
Hava kaynaklı
ısı pompalarının elektrik
tüketimleri günlük , saatlik
hatta anlık olarak
değişmektedir. Hava kaynaklı
ısı pompalarında bu nedenle
sabit bir enerji
harcamasından bahsetmek
imkansızdır. Test değerleri
bu konuda ön fikir
verebilmektedir. 35 C çıkış
suyu , +7 C dış ortam
şartlarında COP 4.5 olurken
, 55 C çıkış suyu
sıcaklığında +7 C dış ortam
sıcaklığında ise aynı cihaz
COP 3,2 civarında
olmaktadır. Buda % 40-50.ye
yakın fazla elektrik
tüketimi demektir.
|
 |
HAVA KAYNAKLI ISI
POMPASI / HAVADAN SUYA ISI POMPALARI
Isıtma için gerekli enerjiyi
havadan alarak bina içindeki sisteme
taşıyan ısı pompalarıdır. Hava
kaynaklı ısı pompaları kurulumu en
kolay sistemlerdir.
Hava kaynaklı ısı pompaları iki
ayrı modelde imal edilmektedirler.
|
|
|
|
|
|
HAVA KAYNAKLI ISI POMPALARININ
GENEL ÖZELLİKLERİ :
Hava kaynaklı ısı pompalarında
sabit bir COP değerinden bahsetmek
imkansızdır , çünkü enerjinin
alındığı kaynak olan havanın
sıcaklığı sürekli değişkendir.
Hava kaynaklı ısı pompalarının
katalog değerlerinde yazan COP
değerleri belirli laboratuar
şartlarında elde edilmiş
değerlerdir. Yapılan testler + 7
yada + 2 dış hava sıcaklığı ve + 35
C çıkış suyu içindir. + 35 C
üzerindeki çalışmalarda COP değeri
katalog değerlerinden daha düşük
olacaktır. + 35 C çıkış suyu ile
uygun dizaynlı yerden ısıtma ve
duvardan ısıtma sistemleri ile
istenen konfor sağlanabilir.
AYRIK TİP ( SPLIT ) Havadan suya ısı
pompaları
İki parçadan oluşan
ısı pompası cihazlarıdır.
Splıt tip ısı
pompası cihazları genellikle 16 kw
bazı markalarda 18 kw.a kadar imal
edilirler. Bu nedenle küçük ve orta
büyüklükteki projelerde kullanılır.
Kapasite büyük çıktığında istenirse
birden çok cihazla gerekli kapasite
sağlanır.
|
|
 |
AYRIK TİP ( SPLİT ) HAVA
KAYNAKLI ISI POMPALARI
Ayrık tip ısı
pompalarında bir dış ünite birde iç
ünite bulunur. İç ünite ile dış
ünite arasında bakı boru bağlantısı
yapılır. Bakır boru için ayrıca
servis ve malzeme bedeli ödenir. Monoblok ısı pompasına göre kurulumu
daha zahmetlidir.
|
|
ayrık tip ısı
pompası dış ünitesi |
|
|
 |
Ayrık Tip Isı Pompası
İç ünitesi
Kapalı yağmur almayan
temiz havalı bir ortama monte
edilir.
Sistem sirkülasyonu
açısından en uygun noktaya
konumlandırılır.
İç ünite ile dış
ünite arasında bakır boru çekilir.
Bakır borulama bedeli servisler
tarafından ayrıca alınır. |
|
ayrık tip ısı
pompası iç ünitesi kombi gibi duvara
monte edilir. |
|
|
MONOBLOK
ISI POMPALARI
|
|
 |
|
MONOBLOK HAVA KAYNAKLI ISI
POMPALARI
Tek bir parçadan oluşan ısı
pompası cihazlarıdır. Bu tip
cihazlarda bina içinde ısı pompasına
ait herhangi bir ünite bulunmaz ,
bütün parçalar dışarıda bulunan tek
bir ünitede toplanmıştır. Monoblok
ısı pompalarının montajında tesisat
sistemi bu tür kullanıma uygun
olmalıdır.
Monoblok ısı pompası
cihazlarında kapasiteler yüzlerce kw.a
kadar çıkabilmektedir. Bu tür ısı
pompalarını daha çok büyük
projelerde ve otellerde
kullanılmaktayız.
|
|
Hava Kaynaklı ısı
pompalarının COP değeri 4.74 .e
kadar çıkabilmektedir. Bu değerler
sabit hava ve besleme suyu
sıcaklığında elde edilen değerler
olup yinede cihazlar için verimlilik
değerlerini doğru orantılı olarak
etkilerler.

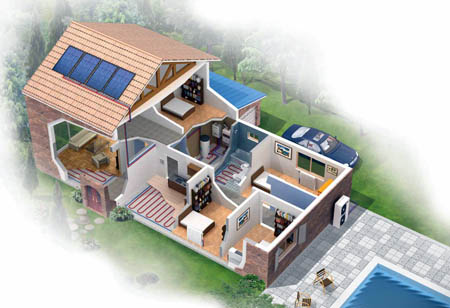

ISI POMPASI
İLE ISITMADA BİNA İÇİ SİSTEMLER
Isı pompası ile konut
, işyeri , ofis ve otellerin
ısıtma , soğutma ve sıcak su
ihtiyaçları konforlu bir şekilde
sağlanabilir.
►Hem ısıtma hem de soğutma
için fancoil cihazları kullanılır.
►Sadece ısıtma
için ise uygun sistem yerden
ısıtmadır.
►Uygun malzeme
ve projelendirme ile yerden ısıtma
aynı zamanda yerden serinletme
olarak da kullanılır.
►Eğer radyatör
sistemi ısı pompasına uygun ise daha
fazla enerji tüketimi ile buda
mümkündür.
|
|
|
|
|
Yerden ısıtma
sistemi uygun dizayn ve uygun
malzeme ile aynı zamanda serinletme
amaçlı olarak da kullanılabilir.
Yerden serinletme sisteminde boru ve
modulasyon panelleri serinletme
amacına uygun olarak seçilir. MODPAN
modulasyon panelleri uygulması
yerden ısıtma , yerden serinletme ,
duvardan ısıtma , duvardan
serinletmeye uygun olarak
üretilmektedir.
|
 |
Yerden ısıtma ,
duvardan ısıtma yada
serinletme uygulaması sonrası eğer
ısı pompası cihazı kullanılırsa hem
ısıtma hemde serinletme ihtiyacı
aynı sistemle karşılanır.
Yerden ısıtma ,
yerden serinletme , duvardan ısıtma
, duvardan serinletmede kullanılan
boru ve modülasyon panelleri bu
kullanım şartlarına uygun olarak
seçilmektedir.
Serinletmede
yoğuşma oluşmaması ve ısı kazancını
en aza indirgemek için iyi bir ısı
yalıtımı uygulanmalıdır .
|
